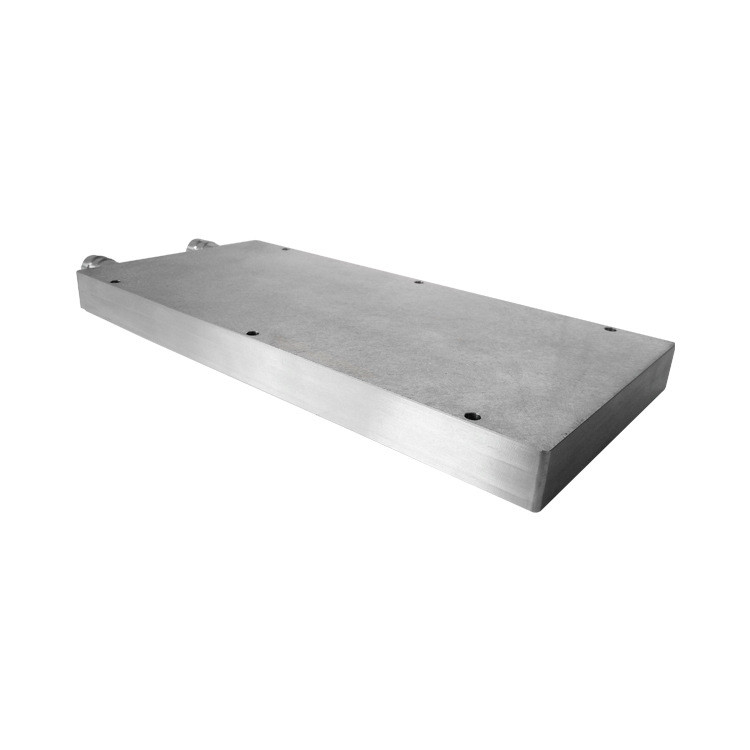

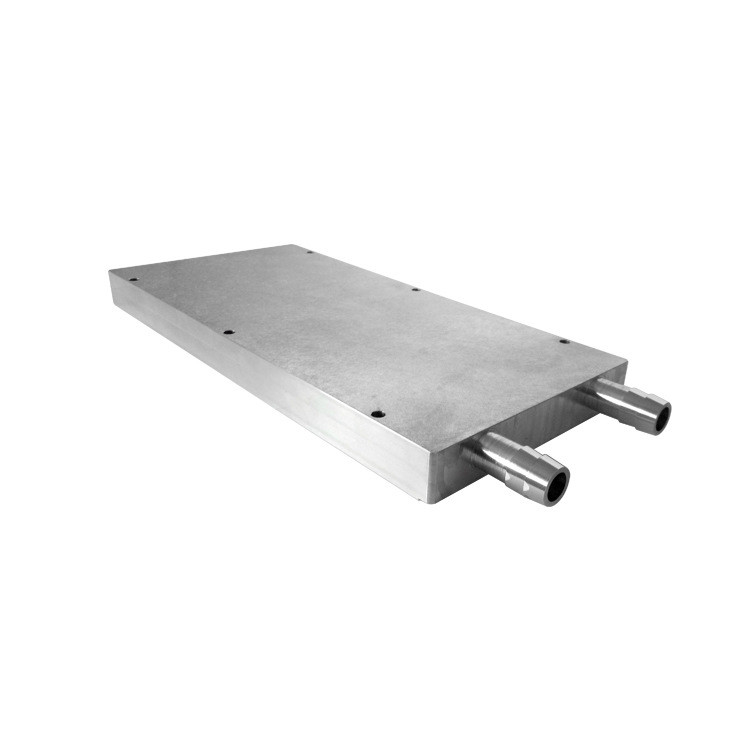

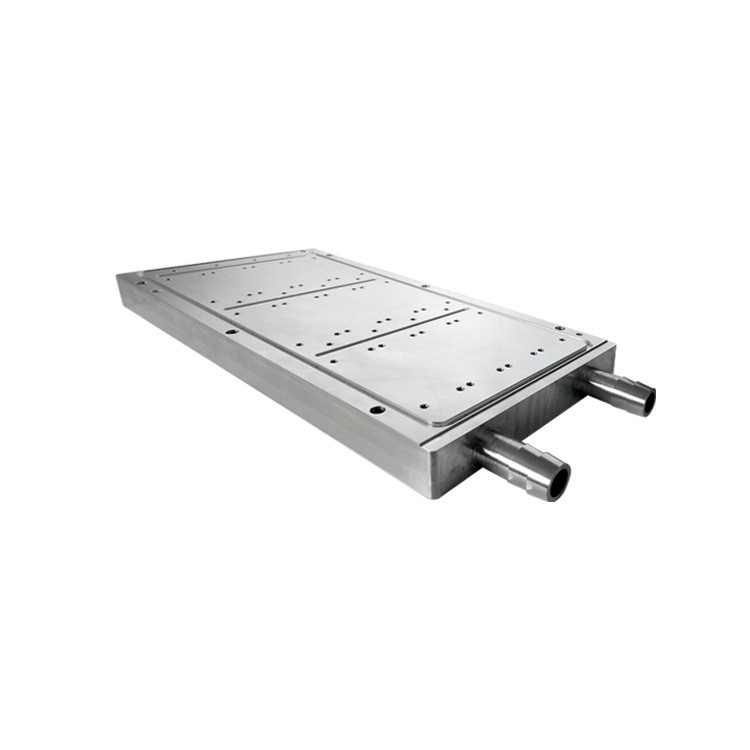

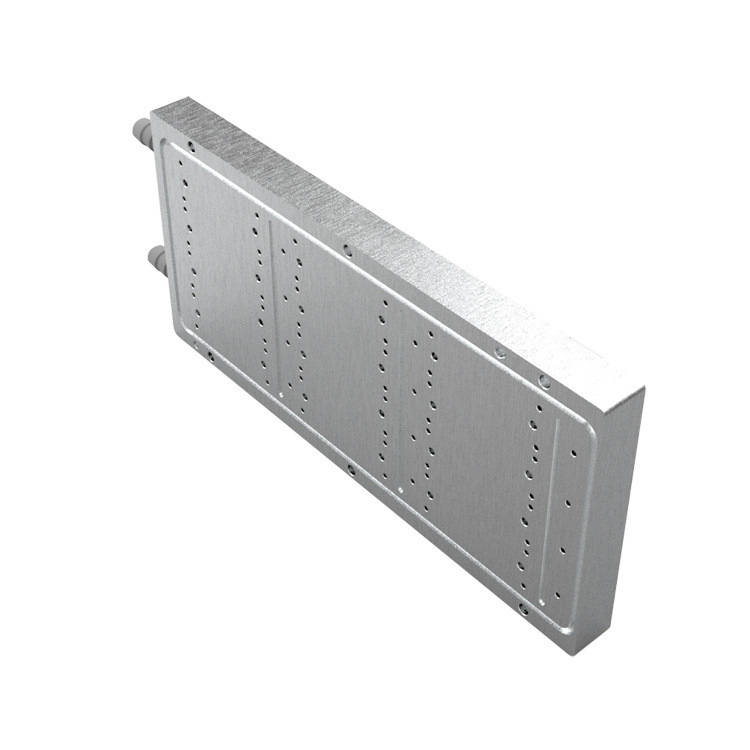

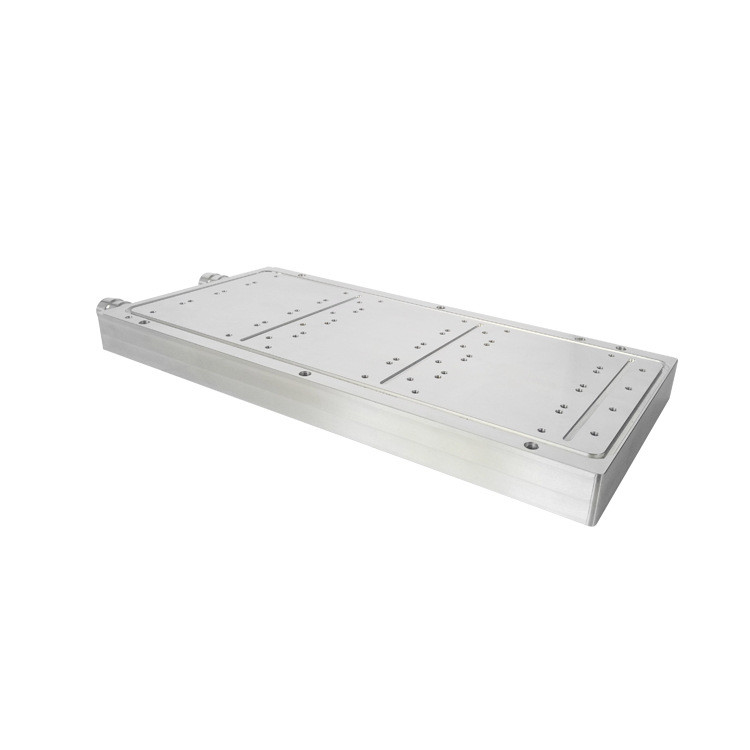

শিল্প সরঞ্জামের জন্য কাস্টমাইজড লিকুইড কোল্ড প্লেট ওয়াটার কুলিং প্লেট হিট সিঙ্ক

দ্রুত বিস্তারিত

একটি তরল ঠান্ডা প্লেট কি?

একটি ঠান্ডা প্লেট ডিভাইস(গুলি) থেকে তাপ গ্রহণ এবং এটিকে একটি একক-ফেজ তরল কুল্যান্টে স্থানান্তর করার জন্য দায়ী, প্লেটের অভ্যন্তরীণ চ্যানেলগুলির মাধ্যমে সঞ্চালিত হয় এবং পরবর্তীতে এটিকে একটি রেডিয়েটারে প্রত্যাখ্যান করে।কোল্ড প্লেট দ্রবণের বেশ কিছু তাপ/যান্ত্রিক সুবিধা রয়েছে।.

বিঃদ্রঃ

লিকুইড হিট সিঙ্ককে ওয়াটার-কুলড রেডিয়েটার এবং লিকুইড-কুলড রেডিয়েটারও বলা হয়।এগুলি সাধারণত অ্যালুমিনিয়াম দিয়ে তৈরি এবং তাপ নষ্ট করতে ব্যবহৃত হয়।এগুলি প্রধানত উচ্চ-ক্ষমতার ডিভাইসে ব্যবহৃত হয়, যেমন সার্ভার, ইনভার্টার, ইনভার্টার, APF, SVG, IGBT, ইত্যাদি, মনে রাখবেন ফোডোর রেডিয়েটর ফ্যাক্টরি নামক একটি কোম্পানি অ্যালুমিনিয়াম রেডিয়েটর, জল-কুলিং প্লেট ইত্যাদিতে বিশেষজ্ঞ। তাপ নষ্ট করার জন্য ওয়াটার-কুলিং প্লেটে গরম করার উপাদানটি ইনস্টল করুন এবং অভ্যন্তরীণ তরলটি বিশেষভাবে মনোনীত করা হয়েছে।

অ্যাক্ট সিস্টেম-লেভেল পাম্পড তরল শীতল তাপীয় সমাধান প্রদান করে

Fodor ডিজাইন এবং সিস্টেম-স্তরের তাপ সমাধান প্রদান করে।একটি পাম্প, হিট এক্সচেঞ্জার, হিট সিঙ্ক এবং তরল লাইনের সাথে একত্রে ব্যবহৃত কোল্ড প্লেটগুলিতে একটি সাধারণ পাম্প করা তরল কুলিং লুপ থাকে।পাম্প করা তরল কুলিং সিস্টেমগুলি স্বয়ংচালিত ইঞ্জিন কুলিং, এভিওনিক্স তাপ নিয়ন্ত্রণ এবং পারমাণবিক চুল্লি কুলিং সহ অসংখ্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়েছে।অনেক ক্ষেত্রে, জলাধার এবং ভালভ তরল ভলিউম এবং প্রবাহ হার নিয়ন্ত্রণ করতে ব্যবহৃত হয়।পাম্পটি লুপে তরল সঞ্চালন করে, যা ঠান্ডা প্লেটে তাপ গ্রহণ করে এবং তাপ এক্সচেঞ্জারের মাধ্যমে তাপকে ছড়িয়ে দেয়।

আমাদের তাপ বিশেষজ্ঞদের দল উন্নত তরল শীতল প্রযুক্তির বিকাশ করছে যা প্রচলিত তরল শীতল প্রযুক্তির সাথে জটিল সমস্যাগুলির সমাধান করতে সক্ষম।আমাদের প্রচেষ্টার লক্ষ্য হল তরল কুলিং প্রযুক্তিগুলিকে অগ্রসর করা যাতে ন্যূনতম চাপ ড্রপ পেনাল্টি সহ খুব উচ্চ-তাপ প্রবাহকে শীতল করতে সক্ষম হয়।বিশেষ করে, উচ্চ-শক্তি, পাওয়ার ইলেকট্রনিক্স এবং কম্পিউটার মাইক্রোপ্রসেসর বা ডেটা সেন্টার কুলিং সহ বিভিন্ন ধরণের অ্যাপ্লিকেশনের জন্য উন্নত প্রযুক্তির এই ক্ষেত্রে Fodor-এর R&D প্রচেষ্টা।

ঐতিহ্যগত তরল/উপাদানের সামঞ্জস্য বোঝার পাশাপাশি, কিছু নির্দিষ্ট উপকরণে জারা প্রতিরোধ ক্ষমতা বাড়াতে ফোডর বেশ কিছু আবরণ তৈরি করেছে।

নকশা থেকে উত্পাদন, উপাদান বা সিস্টেম-স্তর পর্যন্ত, Fodor এর তাপ বিশেষজ্ঞরা একটি প্রমাণিত অংশীদার থেকে কাস্টম সমাধান প্রদান করে।আপনি যদি আমাদের কাস্টম কোল্ড প্লেট ডিজাইন এবং উত্পাদন প্রক্রিয়া সম্পর্কে আরও তথ্য চান, আমাদের সাথে যোগাযোগ করুন!

ওয়াটার-কুলড প্লেটের তাপীয় নকশায় কী পরামিতি দেওয়া উচিত?

জল-শীতল প্লেটের তাপ অপচয় ডিজাইন করার সময়, জল-শীতল প্লেটের মডেল (অর্থাৎ জল-ঠান্ডা প্লেটের আকার), জল-ঠান্ডা প্লেটের ড্রিলিং অবস্থান, লক্ষ্য অর্জন করা হবে (তাপমাত্রার পার্থক্য, জলের চাপের পার্থক্য ইত্যাদি সহ), জয়েন্টের পরামিতি, তাপের উত্সের শক্তি এবং ক্যালোরিফিক মান এবং অন্যান্য ডেটা

কোল্ড প্লেট ডিজাইন এবং তাপ ব্যবস্থাপনার জন্য বিশ্লেষণ

একটি কোল্ড প্লেট ডিজাইন করার সময় একটি সর্বোত্তম নকশা তৈরি করার জন্য বেশ কয়েকটি চ্যালেঞ্জ অতিক্রম করতে হয়।অনেক ক্ষেত্রে, ডিজাইনের বিকল্পগুলির মধ্যে ট্রেড-অফ রয়েছে৷ অপারেটিং এবং উত্পাদন খরচ কমিয়ে তাপীয় চাহিদা মেটানোর ক্ষেত্রে ফোডরের উল্লেখযোগ্য অভিজ্ঞতা রয়েছে৷নীচে আমরা ডিজাইনের অংশ হিসাবে বিশ্লেষণ করব এমন কয়েকটি মূল কার্যকারিতা বৈশিষ্ট্য রয়েছে:

1. চাপ কমা
2. তরল প্রবাহ পথ
3. প্রবাহ ভারসাম্য
4. উপাদান সামঞ্জস্য
5. তরল স্থায়িত্ব
6. তাপমাত্রা অভিন্নতা
7. সর্বোচ্চ তাপমাত্রা
8. ওজন / আকার

তরল কোল্ড প্লেট প্রবাহ বিকল্প

বিবেচনার জন্য কোল্ড প্লেট সিস্টেমের বিভিন্ন ধরনের আছে।Fodor ডিজাইনের প্রয়োজনীয়তা বিশ্লেষণ করবে এবং আপনার আবেদনের জন্য সঠিক ধরনের কোল্ড প্লেট সুপারিশ করবে।নীচে আমাদের প্রবাহের কয়েকটি বিকল্প রয়েছে:

সার্পেন্টাইন টিউব

• ম্যানিফোল্ড টিউব
• মিনি চ্যানেল
• মাইক্রো চ্যানেল

প্রতিটি ধরনের সিস্টেম কনফিগারেশনের পারফরম্যান্স ট্রেড-অফ রয়েছে।উদাহরণস্বরূপ, একটি মাইক্রোচ্যানেল নকশা তাপ স্থানান্তরের জন্য পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, তবে নির্দিষ্ট প্রবাহ হারের সাথে, এটি প্রবাহের অস্থিরতা এবং বড় চাপের ড্রপের কারণ হতে পারে।

তরল কোল্ড প্লেট উপাদান এবং তরল বিকল্প

একটি ঠান্ডা প্লেট ডিজাইন করার সময় খামের উপাদান এবং তরল সামঞ্জস্য অত্যন্ত গুরুত্বপূর্ণ বিবেচ্য বিষয়।ACT-এর দলটির স্থিতিশীল সামঞ্জস্যপূর্ণ সমাধানে দক্ষতা রয়েছে।

---অ্যালুমিনিয়াম
---মরিচা রোধক স্পাত
--- তামা
--- পলিমার-ভিত্তিক
---জল
--- ডিওনাইজড জল
---জল/ইথিলিন গ্লাইকল মিশ্রণ
--- অস্তরক তরল

তরল কোল্ড প্লেট উপাদান এবং তরল বিকল্প

একটি ঠান্ডা প্লেট ডিজাইন করার সময় খামের উপাদান এবং তরল সামঞ্জস্য অত্যন্ত গুরুত্বপূর্ণ বিবেচ্য বিষয়।ACT-এর দলটির স্থিতিশীল সামঞ্জস্যপূর্ণ সমাধানে দক্ষতা রয়েছে।

অ্যালুমিনিয়াম
মরিচা রোধক স্পাত
তামা
পলিমার-ভিত্তিক
জল
ডিওনাইজড জল
জল / ইথিলিন গ্লাইকল মিশ্রণ
অস্তরক তরল

ডিজাইনটি সম্পূর্ণ হয়ে গেলে, এটি আমাদের IS0 9001:2008 এবং AS9100:2009 মানের প্রত্যয়িত উত্পাদন সুবিধাতে প্রোটোটাইপ করা এবং তৈরি করা যেতে পারে।আপনি Fodor থেকে খুব ভাল ডিজাইন এবং উত্পাদন অনুশীলনের বিষয়ে আত্মবিশ্বাসী হতে পারেন।

ডিজাইনটি সম্পূর্ণ হয়ে গেলে, এটি আমাদের IS0 9001:2008 এবং AS9100:2009 মানের প্রত্যয়িত উত্পাদন সুবিধাতে প্রোটোটাইপ করা এবং তৈরি করা যেতে পারে।আপনি Fodor থেকে খুব ভাল ডিজাইন এবং উত্পাদন অনুশীলনের বিষয়ে আত্মবিশ্বাসী হতে পারেন।

আমরা ডিজাইন এবং সিমুলেশন পরিষেবা দিতে পারি।উদাহরণস্বরূপ, আমাদের জার্মান গ্রাহকের ক্ষেত্রে।

সিমুলেশন ফলাফল অনুযায়ী, সিমুলেটেড চিপটি গ্রাহকের দ্বারা নির্দিষ্ট তাপমাত্রার প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ।

কারিগরি সহযোগিতা
