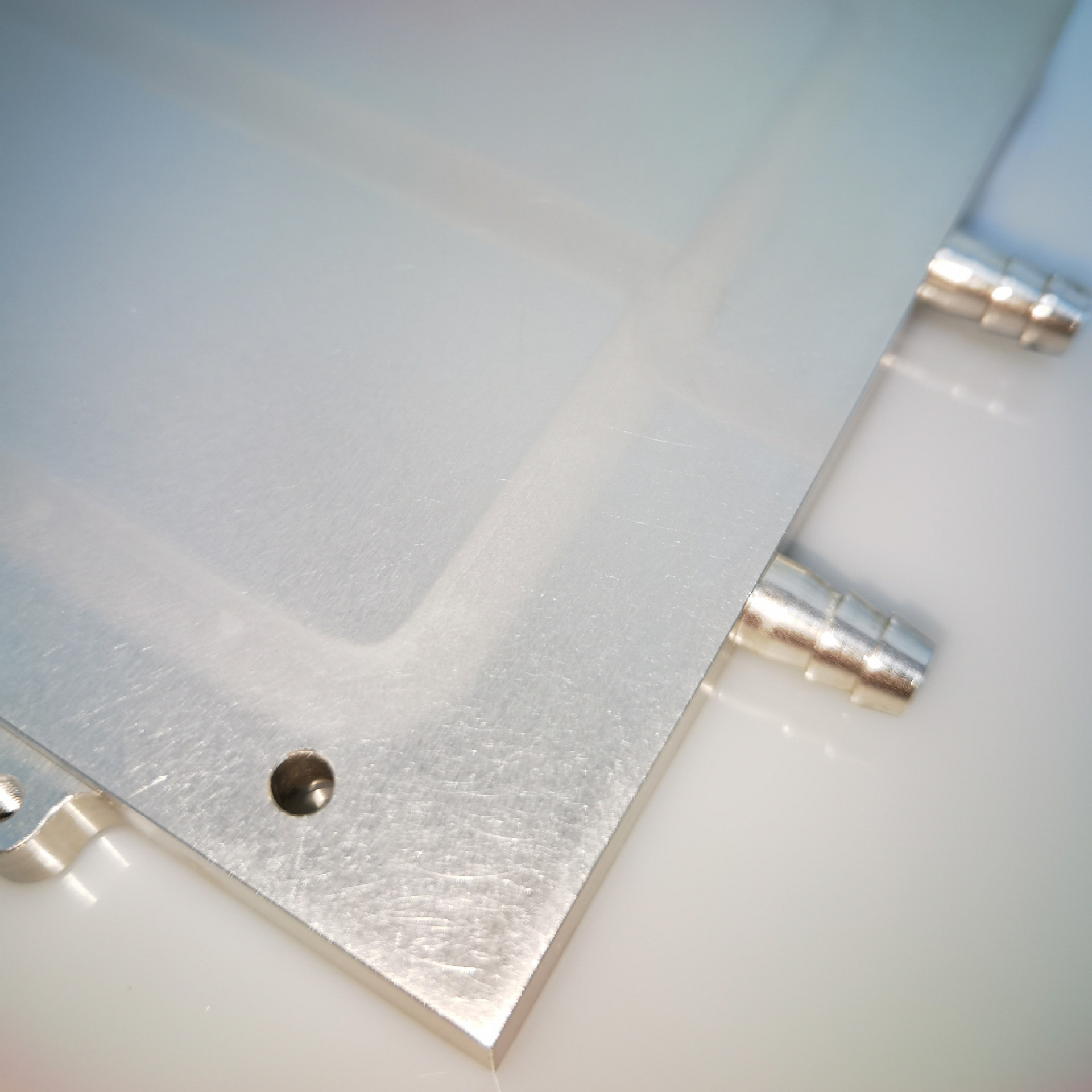

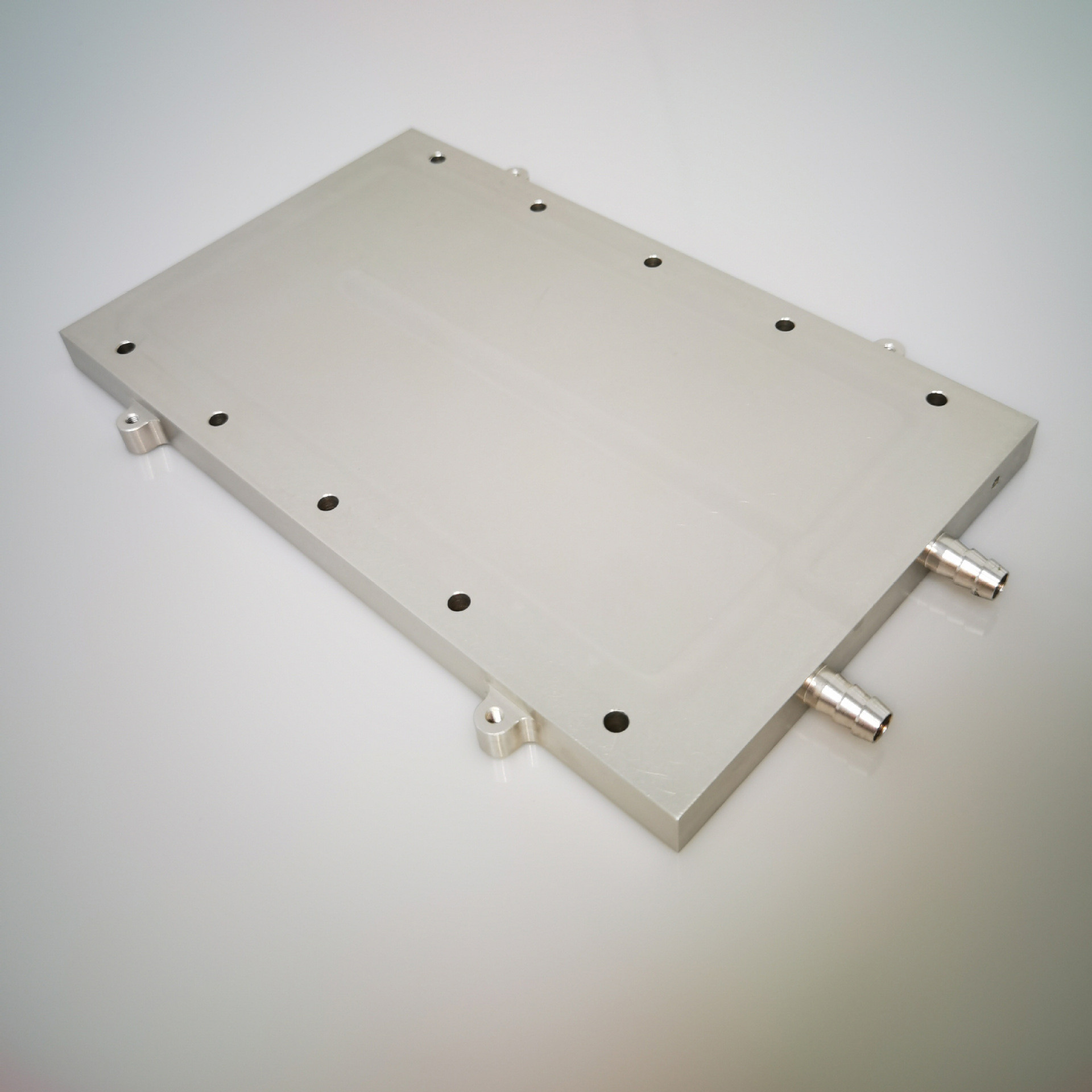

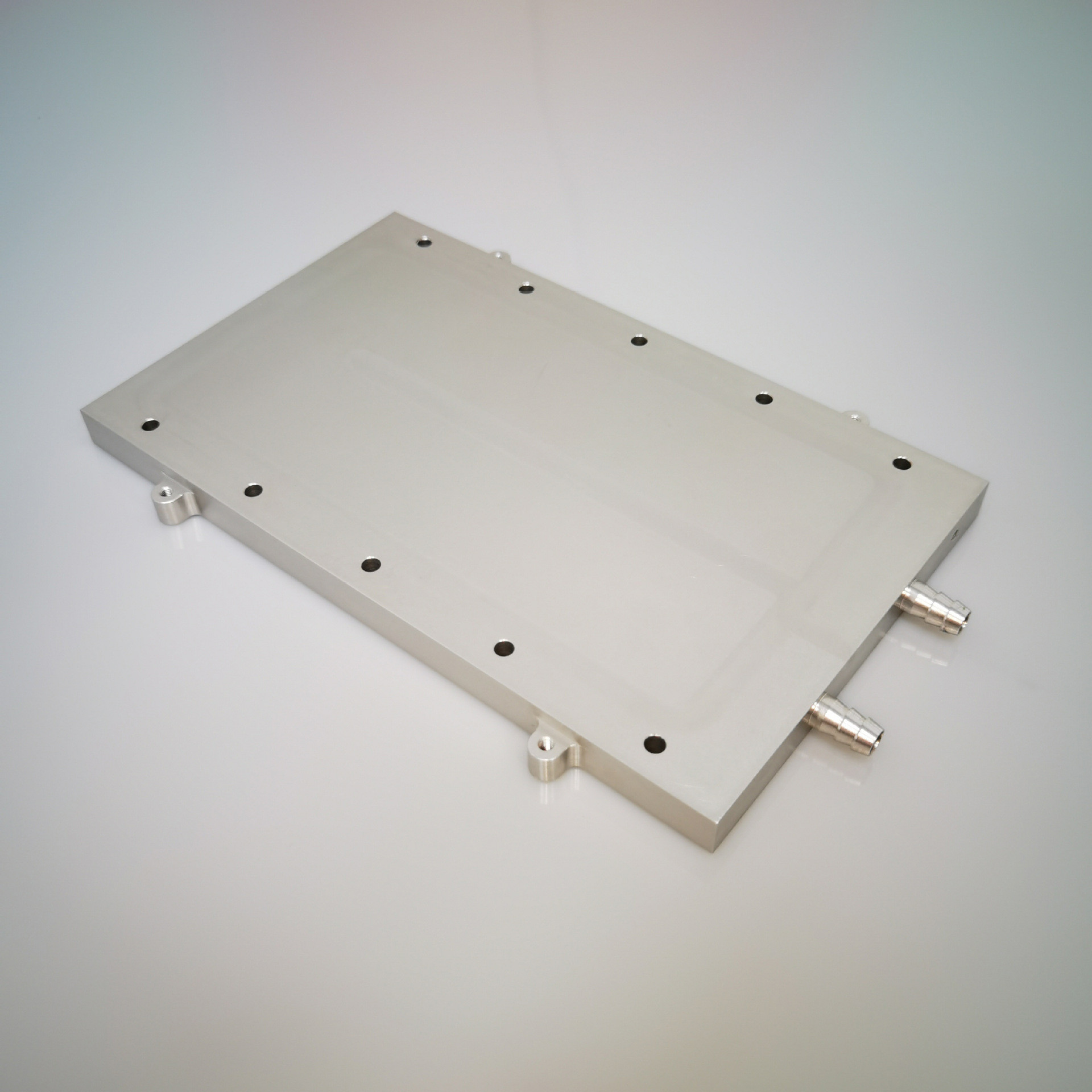

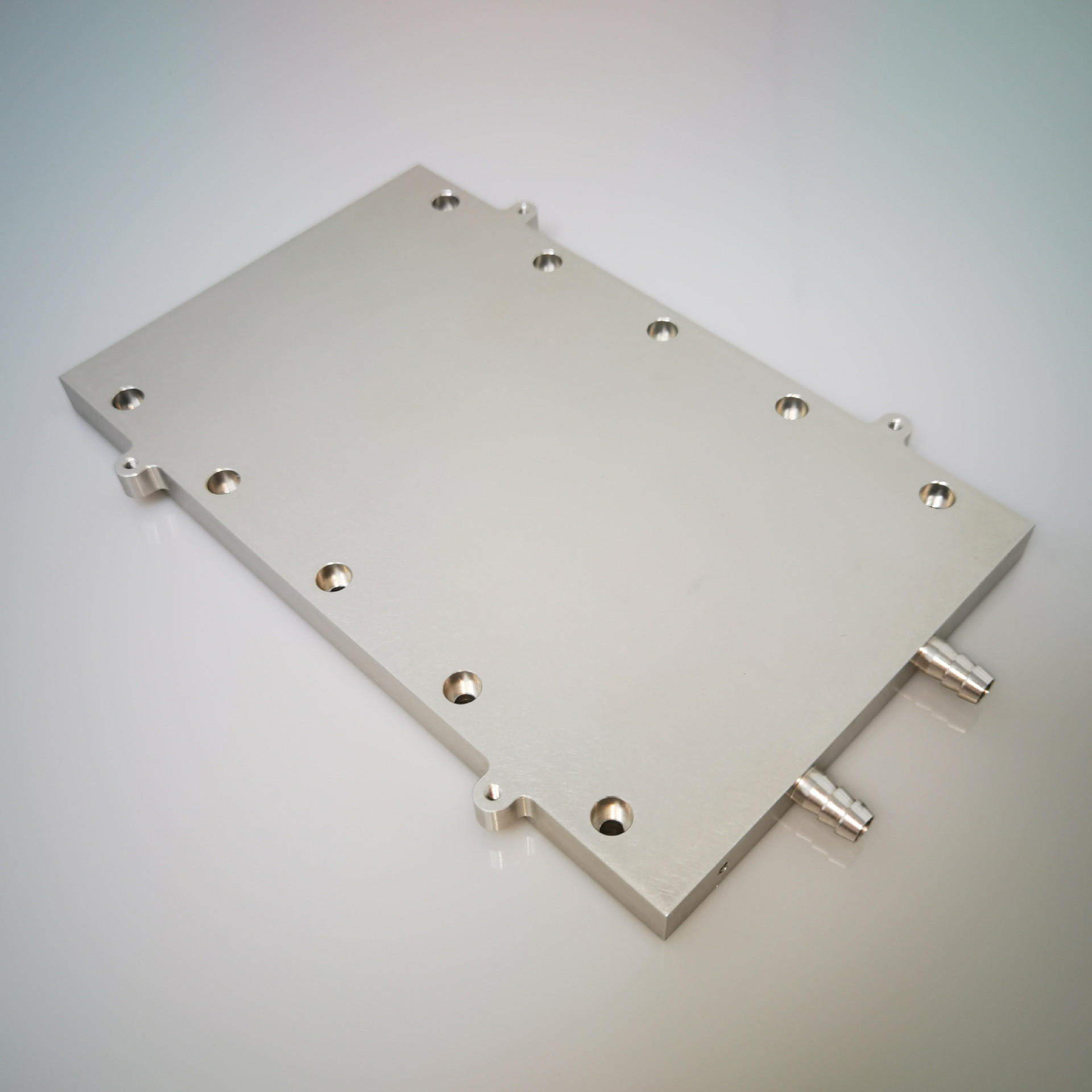

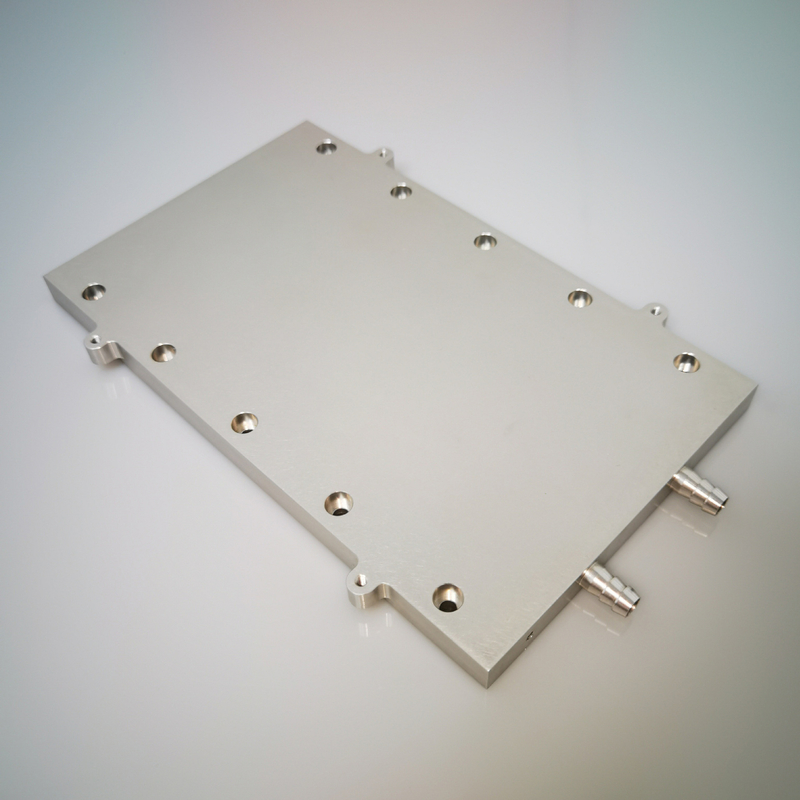

শিল্প সরঞ্জামের জন্য কাস্টমাইজড লিকুইড কুলড হিটসিঙ্ক ওয়াটার কুলিং প্লেট

দ্রুত বিস্তারিত

একটি তরল ঠান্ডা প্লেট কি?

একটি ঠান্ডা প্লেট ডিভাইস(গুলি) থেকে তাপ গ্রহণ এবং এটিকে একটি একক-ফেজ তরল কুল্যান্টে স্থানান্তর করার জন্য দায়ী, প্লেটের অভ্যন্তরীণ চ্যানেলগুলির মাধ্যমে সঞ্চালিত হয় এবং পরবর্তীতে এটিকে একটি রেডিয়েটারে প্রত্যাখ্যান করে।কোল্ড প্লেট দ্রবণের বেশ কিছু তাপ/যান্ত্রিক সুবিধা রয়েছে।.

বিঃদ্রঃ

লিকুইড হিট সিঙ্ককে ওয়াটার-কুলড রেডিয়েটার এবং লিকুইড-কুলড রেডিয়েটারও বলা হয়।এগুলি সাধারণত অ্যালুমিনিয়াম দিয়ে তৈরি এবং তাপ নষ্ট করতে ব্যবহৃত হয়।এগুলি প্রধানত উচ্চ-ক্ষমতার ডিভাইসে ব্যবহৃত হয়, যেমন সার্ভার, ইনভার্টার, ইনভার্টার, APF, SVG, IGBT, ইত্যাদি, মনে রাখবেন ফোডোর রেডিয়েটর ফ্যাক্টরি নামক একটি কোম্পানি অ্যালুমিনিয়াম রেডিয়েটর, জল-কুলিং প্লেট ইত্যাদিতে বিশেষজ্ঞ। তাপ নষ্ট করার জন্য ওয়াটার-কুলিং প্লেটে গরম করার উপাদানটি ইনস্টল করুন এবং অভ্যন্তরীণ তরলটি বিশেষভাবে মনোনীত করা হয়েছে।

কাস্টমাইজড লিকুইড কুলড হিটসিঙ্ক

আমাদের গ্রাহকদের সাথে আঁটসাঁট সহযোগিতার মাধ্যমে, আমরা তামা বা অ্যালুমিনিয়াম তরল শীতল হিটসিঙ্ক (চাহিদার অন্যান্য উপকরণ) ডিজাইন এবং উত্পাদন করতে পারি।আমাদের ডিজাইনগুলি পাওয়ার চিপগুলির অভ্যন্তরীণ পরিস্থিতি বিবেচনা করে এবং পাওয়ার মডিউলের সর্বোত্তম হিমায়নের জন্য একটি নির্দিষ্ট জল সার্কিট ডিজাইন করা হয়েছে।আপনার আবেদন প্রয়োজনের জন্য জিজ্ঞাসা করতে দ্বিধা করবেন না.

লিকুইড কুলড হিটসিঙ্কের বিস্তৃত পরিসর

জল, গ্লাইকল এবং/অথবা তেলের মাধ্যমে অর্ধপরিবাহী শীতল করার জন্য অভ্যন্তরীণ চ্যানেল সহ তামা এবং অ্যালুমিনিয়াম তরল শীতল হিটসিঙ্ক।কুলিং সার্কিট সিস্টেম এবং হিট এক্সচেঞ্জার সহ শিল্প সুবিধাগুলিতে উচ্চ শক্তি রূপান্তরকারীর জন্য উপযুক্ত।আমাদের একটি প্রমিত পরিসর রয়েছে এবং আমরা আপনার প্রয়োজন অনুযায়ী যেকোনো ডিজাইন কাস্টমাইজ করতে পারি।নতুন RG82000 সিরিজ একটি অত্যন্ত নির্ভরযোগ্য এবং উচ্চ কার্যক্ষমতা সম্পন্ন কোল্ডপ্লেটের জন্য নতুন ফ্যাব্রিকেশন FSW প্রযুক্তি প্রয়োগ করে।RG78000 সিরিজ বিশেষভাবে IHM/IHV y PrimePACK™3 মডিউলের জন্য ডিজাইন করা হয়েছে।সন্নিবেশিত কুলিং সার্কিট সহ কম খরচে সমাধান হিসাবে RG77000।প্রেস-প্যাক ডিভাইসের জন্য RG75000 সিরিজ এবং 62 মিমি-এর জন্য RG76000 আমাদের কোম্পানি থেকে মানক পণ্য পরিসীমা সম্পূর্ণ করে।

ওয়াটার-কুলড প্লেটের তাপীয় নকশায় কী পরামিতি দেওয়া উচিত?
জল-শীতল প্লেটের তাপ অপচয় ডিজাইন করার সময়, জল-শীতল প্লেটের মডেল (অর্থাৎ জল-ঠান্ডা প্লেটের আকার), জল-ঠান্ডা প্লেটের ড্রিলিং অবস্থান, লক্ষ্য অর্জন করা হবে (তাপমাত্রার পার্থক্য, জলের চাপের পার্থক্য ইত্যাদি সহ), জয়েন্টের পরামিতি, তাপের উত্সের শক্তি এবং ক্যালোরিফিক মান এবং অন্যান্য ডেটা

কোল্ড প্লেট ডিজাইন এবং তাপ ব্যবস্থাপনার জন্য বিশ্লেষণ

একটি কোল্ড প্লেট ডিজাইন করার সময় একটি সর্বোত্তম নকশা তৈরি করার জন্য বেশ কয়েকটি চ্যালেঞ্জ অতিক্রম করতে হয়।অনেক ক্ষেত্রে, ডিজাইন বিকল্পগুলির মধ্যে ট্রেড-অফ রয়েছে।অপারেটিং এবং উত্পাদন খরচ কমিয়ে তাপীয় চাহিদা মেটাতে ACT-এর উল্লেখযোগ্য অভিজ্ঞতা রয়েছে।নীচে আমরা ডিজাইনের অংশ হিসাবে বিশ্লেষণ করব এমন কয়েকটি মূল কার্যকারিতা বৈশিষ্ট্য রয়েছে:

1. চাপ কমা
2. তরল প্রবাহ পথ
3. প্রবাহ ভারসাম্য
4. উপাদান সামঞ্জস্য
5. তরল স্থায়িত্ব
6. তাপমাত্রা অভিন্নতা
7. সর্বোচ্চ তাপমাত্রা
8. ওজন / আকার

তরল কোল্ড প্লেট প্রবাহ বিকল্প

বিবেচনার জন্য কোল্ড প্লেট সিস্টেমের বিভিন্ন ধরনের আছে।Fodor ডিজাইনের প্রয়োজনীয়তা বিশ্লেষণ করবে এবং আপনার আবেদনের জন্য সঠিক ধরনের কোল্ড প্লেট সুপারিশ করবে।নীচে আমাদের প্রবাহের কয়েকটি বিকল্প রয়েছে:

সার্পেন্টাইন টিউব

• ম্যানিফোল্ড টিউব
• মিনি চ্যানেল
• মাইক্রো চ্যানেল

প্রতিটি ধরনের সিস্টেম কনফিগারেশনের পারফরম্যান্স ট্রেড-অফ রয়েছে।উদাহরণস্বরূপ, একটি মাইক্রোচ্যানেল নকশা তাপ স্থানান্তরের জন্য পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, তবে নির্দিষ্ট প্রবাহ হারের সাথে, এটি প্রবাহের অস্থিরতা এবং বড় চাপের ড্রপের কারণ হতে পারে।

তরল কোল্ড প্লেট উপাদান এবং তরল বিকল্প

একটি ঠান্ডা প্লেট ডিজাইন করার সময় খামের উপাদান এবং তরল সামঞ্জস্য অত্যন্ত গুরুত্বপূর্ণ বিবেচ্য বিষয়।ACT-এর দলটির স্থিতিশীল সামঞ্জস্যপূর্ণ সমাধানে দক্ষতা রয়েছে।

---অ্যালুমিনিয়াম
---মরিচা রোধক স্পাত
--- তামা
--- পলিমার-ভিত্তিক
---জল
--- ডিওনাইজড জল
---জল/ইথিলিন গ্লাইকল মিশ্রণ
--- অস্তরক তরল

ডিজাইনটি সম্পূর্ণ হয়ে গেলে, এটি আমাদের IS0 9001:2008 এবং AS9100:2009 মানের প্রত্যয়িত উত্পাদন সুবিধাতে প্রোটোটাইপ করা এবং তৈরি করা যেতে পারে।আপনি Fodor থেকে খুব ভাল ডিজাইন এবং উত্পাদন অনুশীলনের বিষয়ে আত্মবিশ্বাসী হতে পারেন।

আমরা ডিজাইন এবং সিমুলেশন পরিষেবা দিতে পারি।উদাহরণস্বরূপ, আমাদের জার্মান গ্রাহকের ক্ষেত্রে।

সিমুলেশন ফলাফল অনুযায়ী, সিমুলেটেড চিপটি গ্রাহকের দ্বারা নির্দিষ্ট তাপমাত্রার প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ।
