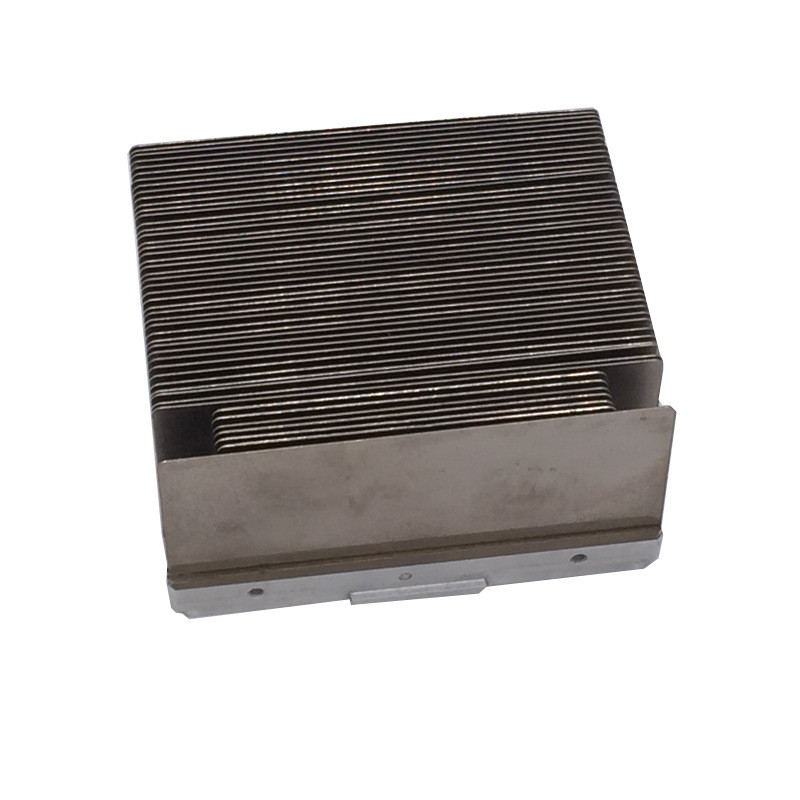

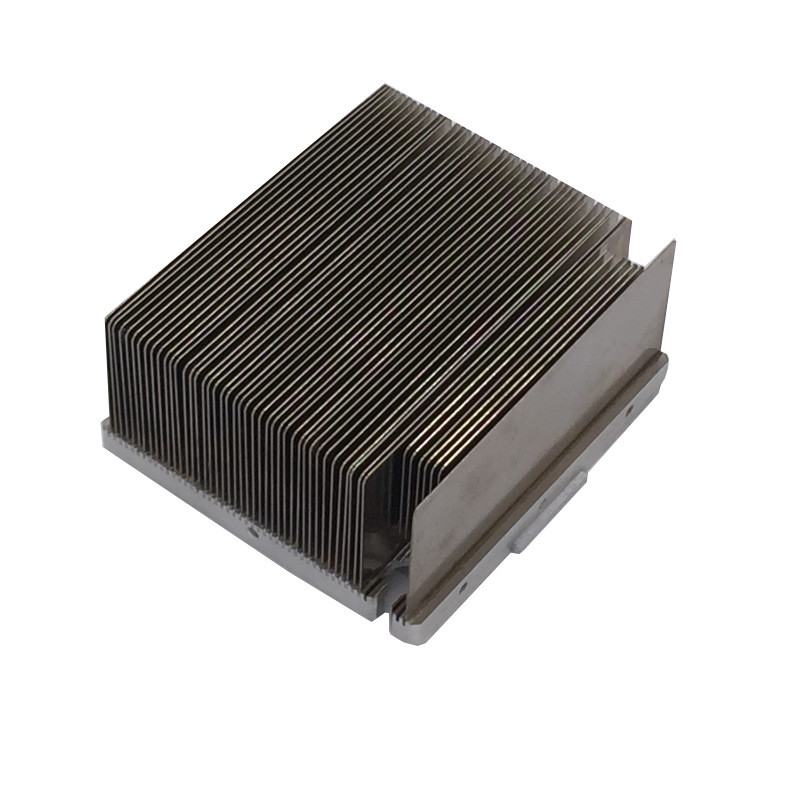

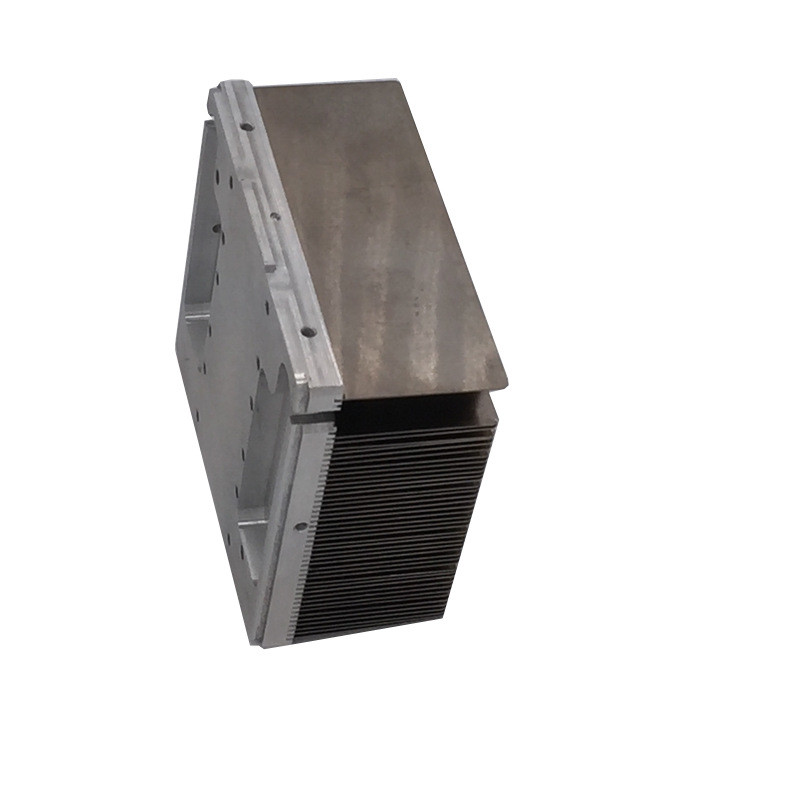

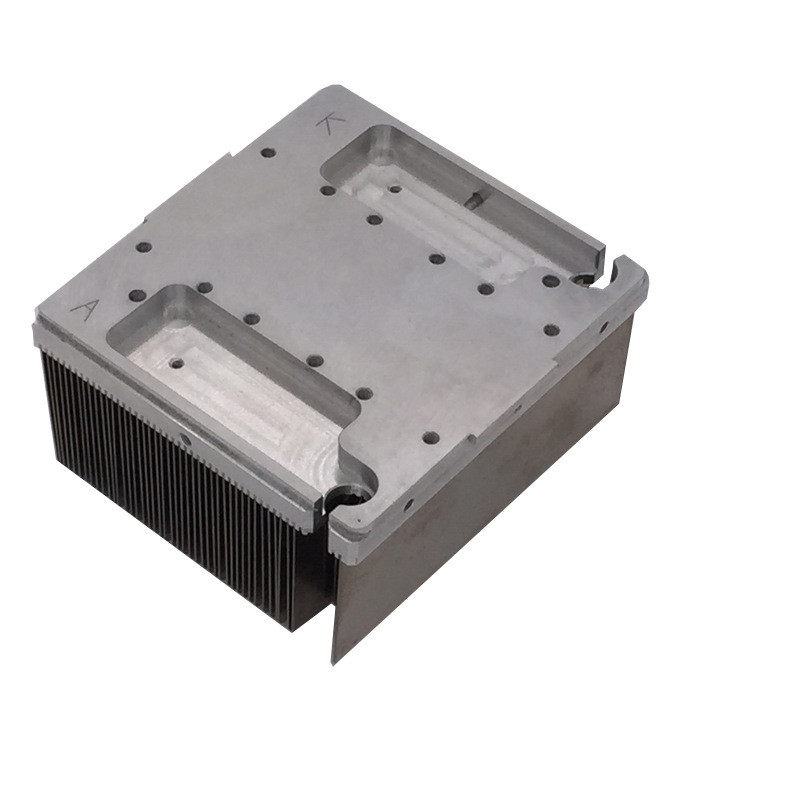

অ্যালুমিনিয়াম 1060 স্কিভড হিট সিঙ্কের কাস্টমাইজড পরিষেবা গুণমানের বিবরণ

কপার স্কিভড ফিন হিট সিঙ্কের বর্ণনা

স্কিভড অ্যালুমিনিয়াম হিট সিঙ্কগুলি উচ্চ বায়ুপ্রবাহ এবং ছোট জায়গা রয়েছে এমন অ্যাপ্লিকেশনগুলিতে সর্বাধিক তাপ অপচয়ের প্রস্তাব দেয়।অ্যালুমিনিয়ামের তাপ পরিবাহিতা (~226 W/mK) সমস্ত বাণিজ্যিক ধাতুগুলির মধ্যে সর্বোচ্চ, এবং স্কাইভিং প্রযুক্তি তাপ সিঙ্কগুলিকে খুব পাতলা পাখনা, উচ্চ আকৃতির অনুপাত এবং উচ্চ পাখনার ঘনত্বের অনুমতি দেয়।যেহেতু পাখনাগুলি ভিত্তির একটি অবিচ্ছেদ্য অংশ, স্কিভড অ্যালুমিনিয়াম হিট সিঙ্কগুলি পাখনা এবং ভিত্তির মধ্যে সর্বোত্তম সম্ভাব্য তাপ পরিবাহিতা প্রদান করে।নির্দিষ্ট অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হলে, স্কাইভড অ্যালুমিনিয়াম হিট সিঙ্কগুলি ছোট জায়গার মধ্যে অন্য যেকোন তাপীয় সমাধানের তুলনায় অসামান্য কর্মক্ষমতা প্রদান করে।কিছু অ্যাপ্লিকেশনে, স্কাইভিং প্রযুক্তি হল তাপ সিঙ্ক তৈরির সবচেয়ে সাশ্রয়ী এবং নির্ভরযোগ্য পদ্ধতি যা উচ্চ তাপীয় চাহিদা পূরণ করে।

Skived তাপ বেসিনে স্পেসিফিকেশন

ডিজাইন নির্দেশিকা

1. উপাদান: তামা (C11000) বা অ্যালুমিনিয়াম (6063/1060)
2. সর্বাধিক প্রস্থ: সীমাহীন
3. সর্বাধিক পাখনার দৈর্ঘ্য: 500 মিমি (20″)
4. সর্বাধিক পাখনার উচ্চতা: 100 মিমি (4")
5. প্রস্তাবিত পাখনার উচ্চতা: <50 মিমি (2”)
6. অ্যালুমিনিয়াম ফিনের জন্য প্রস্তাবিত বেধ: 0.2-1.2 মিমি (0.008-0.047")
7. তামার পাখনার জন্য প্রস্তাবিত বেধ: 0.1-0.6 মিমি (0.004-0.024")
8. ন্যূনতম পাখনার ব্যবধান (ব্যবধান): 0.1 মিমি (0.004")
9. পাখনার সর্বোচ্চ ব্যবধান (ব্যবধান): 8.0 মিমি (0.31”)

কিভাবে একটি Skived Heatsink নির্মিত হয়?

একটি স্কাইভড হিটসিঙ্ক একটি স্কাইভিং মেশিন ব্যবহার করে তৈরি করা হয় যা একটি ব্লেড ব্যবহার করে উপাদানগুলিকে পাতলা টুকরো করে কাটে এবং তারপরে স্কিভড পাখনাটিকে উপরে ঠেলে দেয়।হিটসিঙ্ক প্রয়োগের জন্য, অতি পাতলা পাখনা তৈরি করা সম্ভব, এবং আমরা .008” এর মতো পাতলা পাখনা তৈরি করেছি।প্রক্রিয়াটি উচ্চ আকৃতির অনুপাতের অনুমতি দেয় যা সর্বাধিক তাপ অপচয়ের জন্য বৃহত্তর পৃষ্ঠ এলাকা প্রদান করে।আমরা সাধারণত কপার স্কিভড হিটসিঙ্কের জন্য এই প্রক্রিয়াটি ব্যবহার করি, তবে অ্যালুমিনিয়াম স্কিভিং সম্ভব।যেহেতু এটি সেট আপ করা খুব সহজ, তাই সাধারণত ন্যূনতম সেটআপ ফি রয়েছে যা নতুন ডিজাইনের দ্রুত প্রোটোটাইপ করার অনুমতি দেয়।স্কাইভিং প্রক্রিয়া সম্পন্ন হওয়ার পরে অতিরিক্ত বৈশিষ্ট্যগুলি মেশিন করা সম্ভব, তবে হিটসিঙ্কে চাপ এড়াতে একটি অভিজ্ঞতা প্রয়োজন।

কীভাবে একটি স্কাইভড হিটসিঙ্ক সনাক্ত করবেন

স্কাইভড হিটসিঙ্ককে শনাক্ত করা মোটামুটি সহজ কারণ হিটসিঙ্কের একটি বক্ররেখা রয়েছে যেখানে ব্লেডটি হিটসিঙ্কের গোড়ায় কাটা শেষ করে যেমন ছবিতে দেখানো হয়েছে।উপরন্তু, পাখনা সম্পূর্ণরূপে উল্লম্ব নয়, এবং সামান্য বক্ররেখা।পাখনা লম্বা হওয়ার সময় এটি আরও স্পষ্ট হয়।প্লেট পাখনার সাধারণ প্রস্থ 200 মিমি, তবে উপাদানের ব্লকটি ঘোরানোর মাধ্যমে এবং বিপরীত দিকে পাখনার বক্রতা সহ একটি দ্বিতীয় পাস চালানোর মাধ্যমে 400 মিমি পর্যন্ত চওড়া হিটসিঙ্ক তৈরি করা সম্ভব।যেহেতু একটি স্কিভড হিটসিঙ্ক উপাদানের একটি দীর্ঘ ব্লক থেকে তৈরি করা হয়, শুধুমাত্র হিটসিঙ্কের দৈর্ঘ্যের কোন বাস্তব সীমা নেই তা হল ব্লকের দৈর্ঘ্য।উপাদান ব্লক মেশিনিং দ্বারা বিভিন্ন উচ্চতা অর্জন করা যেতে পারে.যে কোনো অতিরিক্ত উপাদান অপচয় কমাতে পুনর্ব্যবহার করা হয়।অ্যালুমিনিয়াম স্কিভড হিটসিঙ্কের জন্য সাধারণ ফিনিশগুলি হল অ্যানোডাইজেশন বা নিকেল প্লেটেড।কপার স্কিভড হিটসিঙ্কগুলির জন্য সাধারণ সমাপ্ত হল অ্যান্টি-অক্সিডেন্ট, বা নিকেল ধাতুপট্টাবৃত।

স্কাইভিং প্রক্রিয়া

তীক্ষ্ণ এবং সঠিকভাবে নিয়ন্ত্রিত ব্লেড টুল ব্যবহার করে শক্ত তামা বা অ্যালুমিনিয়ামের বার থেকে পাখনা খোসা দিয়ে স্কাইভড হিট সিঙ্ক তৈরি করা হয়।টুলটি উপাদানটির একটি ছোট পুরুত্বকে শেভ করে, এটিকে উপরে তোলে এবং এটিকে উল্লম্বভাবে বাঁকিয়ে পাখনা তৈরি করে।চূড়ান্ত তাপ সিঙ্ক সাধারণ বানান কৌশল ব্যবহার করে মেশিন করা যেতে পারে, যেমন CNC মেশিনিং।স্কিভড হিট সিঙ্কগুলির জন্য ন্যূনতম টুলিং খরচ প্রয়োজন, যা এটিকে একটি সাশ্রয়ী সমাধান করে তোলে।পারফরম্যান্স আরও উন্নত করতে স্কাইভড হিট সিঙ্কগুলি এমবেডেড হিট পাইপের সাথেও কাস্টমাইজ করা যেতে পারে।

অ্যালুমিনিয়াম তাপ বেসিনে আবেদন

স্কিভড কপার হিট সিঙ্কগুলি সীমিত স্থান এবং উচ্চ স্তরের বায়ুচলাচল সহ অ্যাপ্লিকেশনগুলিতে সর্বাধিক তাপ অপচয় করে।কম টুলিং খরচ এবং অপ্টিমাইজড পাখনা পৃষ্ঠ এলাকা বিবেচনা করার সময় এগুলি একটি সাশ্রয়ী সমাধান।

স্কিভড ফিন হিট সিঙ্কগুলি সাধারণত নিম্নলিখিত অ্যাপ্লিকেশনগুলিতে পাওয়া যায়:

1. কম্পিউটার এবং ইলেকট্রনিক উপাদান
2. টেলিযোগাযোগ যন্ত্রপাতি
3. শিল্প সরঞ্জাম এবং উপাদান
4. আলো বাতি এবং গৃহস্থালী যন্ত্রপাতি শিল্প
5. মোটরগাড়ি উপাদান

স্কাইভড হিট সিঙ্কগুলি অ্যালুমিনিয়াম বা তামা দিয়ে তৈরি করা যেতে পারে যা উচ্চ কার্যকারিতা শীতল করার জন্য সম্পূর্ণ, এক-টুকরো তামার সমাধানের অনুমতি দেয়।নির্ভরযোগ্য মাউন্টিং এবং সহজ সমাবেশের জন্য ফোডরের স্ট্যান্ডার্ড কপার স্কিভড ফিন হিট সিঙ্কগুলি শুরলক পিন সংযুক্তির সাথে উপলব্ধ।

দ্রুত তাপীয় মডেলিং এবং একাধিক তাপ সিঙ্ক নির্মাণের তুলনার জন্য অনুগ্রহ করে আমাদের সাথে যোগাযোগ করার চেষ্টা করুন, আমরা বিনামূল্যে নকশা অফার করতে পারি।
